當前位置：首頁產品中心光學測量軸類光學測量機

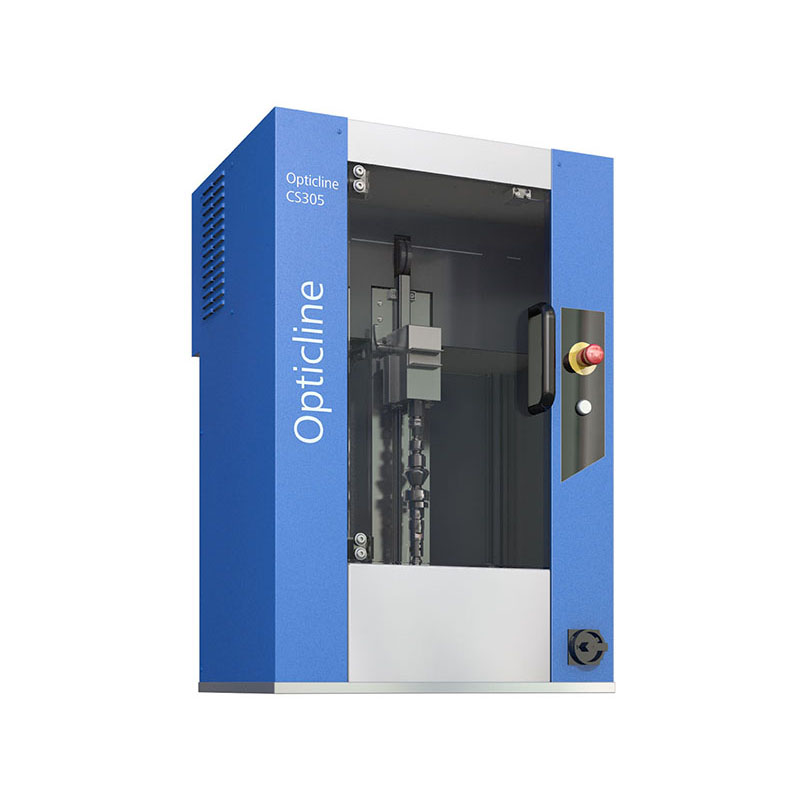

Opticline CS測量系統

產品參數 Details在線訂購

 一、介紹

Opticline CS 標準機系列，是專為滿足車削軸類工件的測量要求而設計的。這款機器可以直接用在生產現場，或精密測量室。甚至是在極端惡劣的工業生產環境中（如震動，油污等），它依然可以正常運行。

Opticline CS系統所自帶的SPC統計功能，可以實現生產進程的高度實時監控，并允許必要時的快速介入。這樣可以持續保證生產車削工件的高質量穩定性。 這套測量系統的操作方便，因此測量結果不受操作人員因素影響，并具備分析功能的定制性和拓展性。

二、產品優勢

  • 用于生產現場的堅固設計
  • 便捷，快速，柔性的測量
  • 可用戶自定義的測量結果
  • 設備自身監控的機械設計
  • 自動化的測量
  • 操作和編程簡單便捷
  • 測量數據精準可靠

三、行業應用

  • 車削的軸類件 其它軸類工件。
  • 基本描述/Basic Description

  • 1)     基本信息/Basic Information

    設備名稱及型號


    數量/QTY

    主要規格



    軸類光學測量機C305

    1臺

                   測量能力

    標準頂尖之間******測量長度：300mm

    ******測量直徑： 50mm

     工件尺寸：

    ******長度：300mm

    ******直徑：150mm

    ******工件重量:20kg



    四、設備用途和功能：

    1、設備用途

    2、用于作為買方對軸類產品的測量。

    如：

    （1）直徑測量

    （2）長度測量

    （3）圓度測量

    （4）跳動度測量

    （5）圓柱度測量

    （6）根據不同幾何元素綜合計算相關尺寸位置

    （7）公制螺紋, 細牙螺紋, 英制螺紋測量

    （8）倒角角度

    （9）直線度

    （10）對稱度

    （11）平行度

    （12）同軸度、同心度

    （13）平面度

    （14）R圓弧半徑

    （15）線輪廓度

    （16）凸輪軸形線

    3、設備功能

    （1）自動標定過程自動監控

    （2）輪廓投影和縮放功能

    （3）直接在輪廓投影圖上進行測量計算

    （4）直接在輪廓投影圖上編制CNC測量程序

    （5）可以調入CAD設計的DXF格式工件輪廓文件

    技術參數

    數值

    測量精度Accuracy（MPE）

    根據DIN EN ISO 10360/ VDI/VDE 2617標準允許的******測量誤差。

    直徑

    (1.0+D[mm]/200)mm

    長度

    (2.6+L[mm]/200)mm

    重復性精度

    標準件25次重復性測量

    直徑

    0.3 um

    長度

    1.2 um

    外形尺寸

    設備外形尺寸

    700*840*1055

    設備重量

    250kg

    電器數據

    工作電壓

    200-240 V

    電網頻率

    50/60 HZ

    ******消耗功率

    1.5 kw

    用戶方保險電流

    16A
